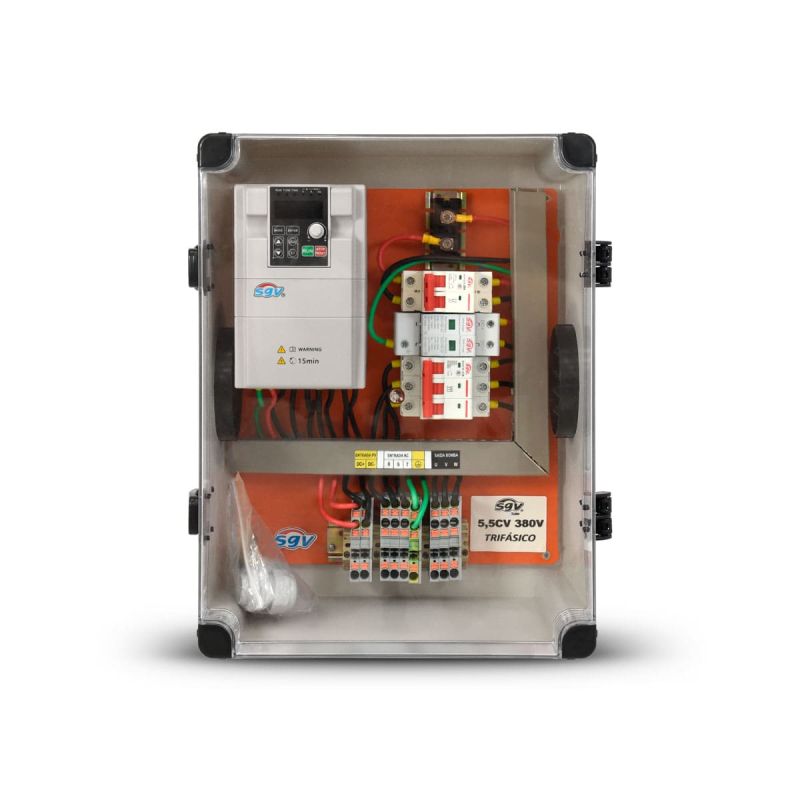

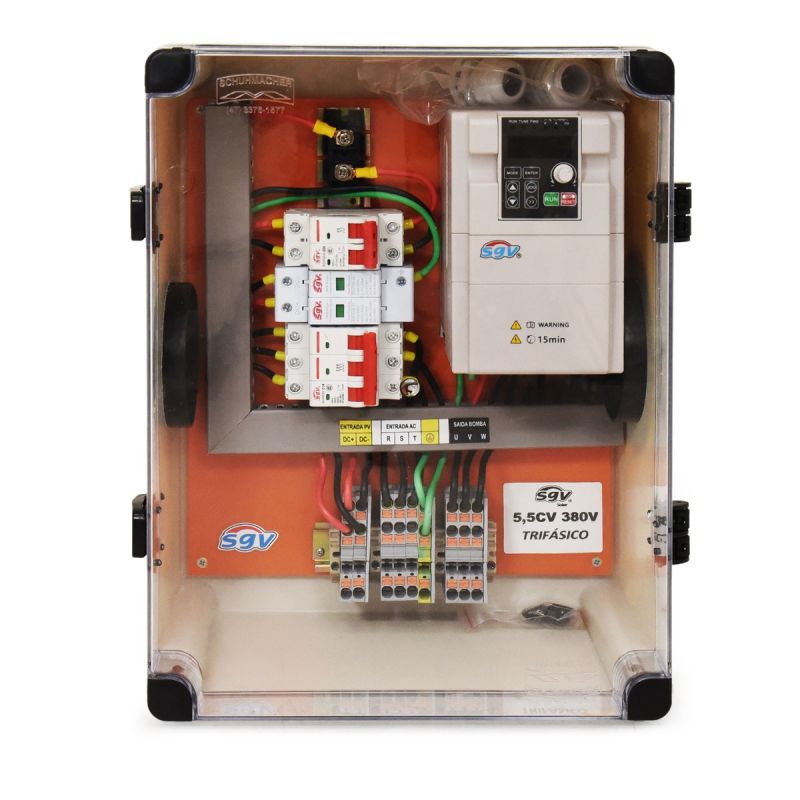

QUADRO ELÉTRICO PARA BOMBEAMENTO 5,5CV 4KW 380V TRIFÁSICO
O Quadro de Bombeamento SGV é a solução completa e eficiente para operação de bombas trifásicas de até 5,5 CV (380V AC), utilizando energia solar de forma prática e confiável. Projetado para sistemas de irrigação, abastecimento de água e uso em propriedades rurais, ele garante desempenho estável, segurança elétrica e maior durabilidade dos equipamentos.
Equipado com um inversor inteligente, o sistema ajusta automaticamente os parâmetros do motor e converte a energia gerada pelos módulos solares, proporcionando funcionamento contínuo mesmo em condições variáveis de radiação solar. Para o acionamento do drive, recomenda-se o uso de 16 placas solares conectadas ao sistema, com painéis entre 450W e 610W por string (configuração 16/2), garantindo eficiência máxima na operação da bomba.
Além disso, conta com proteções elétricas contra sobrecarga, surtos e falhas, garantindo tranquilidade ao usuário. É importante observar que bombas com corrente muito próxima do limite de 17A não são recomendadas, pois podem sobrecarregar o inversor e causar danos ao equipamento.
Itens que compõem o kit:
- 01 - Inversor solar para bomba d'água 5,5CV Trifásico 380V
- 01 - Quadro elétrico caixa 31x23x16 cm
- 01 - Disjuntor bipolar 20A CC 1000V
- 01 - Disjuntor tripolar 32A CA 230/400V
- 01 - Protetor Surto DPS Bipolar Solar CC 1000V 40kA
- 01 - Borne conector de passagem PUSH-IN 6MM 1E 2S Verde-Amarelo SGV
- 08 - Borne conector de passagem PUSH-IN 6MM 1E 2S Cinza SGV
- 01 - Diodo de proteção 30A 1000V
- 2,5 - Cabo Preto 6mm
- 1,45 - Cabo Vermelho 6mm
- 1,45 - Cabo Verde 6mm
- 03 - Prensa Cabo PG9 Cinza
Benefícios:
- Operação com energia solar, reduzindo custos com energia elétrica;
- Proteção integrada contra surtos e sobrecorrentes;
- Fácil instalação em sistemas novos ou já existentes;
- Caixa compacta e robusta, resistente às intempéries;
- Maior vida útil do motor da bomba, graças ao controle inteligente de acionamento.
Aplicações recomendadas:
- Sistemas de irrigação agrícola;
- Abastecimento de água em propriedades rurais;
- Bombeamento em cisternas, poços artesianos e reservatórios;
- Sistemas off-grid e áreas sem acesso à rede elétrica.
| Modelo: SGVG4R0T4 | ||
|
|
Potência de sáida máxima | 5,5 cv (4 kW) |
|---|---|---|
|
|
Tensão de entrada Vcc | 300~750 V |
|
|
Tensão de entrada Vca | 380 V - R+S+T |
|
|
Frequência de entrada | 50/60 Hz |
|
|
Corrente máx. entrada CA | 10,5 A |
|
|
Tensão de saída Vca | 0~380 V - U+V+W |
|
|
Corrente máx. saída CA | 9,5 A |
|
|
Frequência máx. saída | 0~320 Hz |
|
|
Dimensões | AxLxP | 105X165X161,4 mm |
| Garantia | GARANTIA CONTRA QUALQUER DEFEITO DE FABRICA DURANTE O PRAZO DE 12 MESES ( 3 MESES DE GARANTIA LEGAL MAIS 9 MESES DE GARANTIA CONTRATUAL) |
|---|---|
| Height | 31.000000 |
| Width | 23.000000 |
| Length | 16.000000 |
